فنرهای لاستیکی مشکلات لرزش و شوک در ماشین آلات را حل می‌کنند. بدون آنها، تجهیزات سریعتر خراب می‌شوند، کارگران با سر و صدا مواجه می‌شوند و هزینه‌های عملیاتی افزایش می‌یابد.
فنرهای لاستیکی عناصر الاستیک ساخته شده از لاستیک هستند که مانند ضربه گیر لاستیکی شوک‌ها را جذب می‌کنند، سر و صدا را کاهش می‌دهند و ارتعاش را کنترل می‌کنند. آنها در بسیاری از ماشین‌ها جایگزین فنرهای فلزی می‌شوند و میرایی و دوام را فراهم می‌کنند.
فنرهای لاستیکی چگونه کار می‌کنند؟
فنرهای لاستیکی متفاوت از فنرهای فولادی عمل می‌کنند. مشکل، لرزش و سر و صدا در ماشین‌آلات است. راه‌حل، خاصیت ارتجاعی و میرایی لاستیک است.
فنرهای لاستیکی با تغییر شکل زیر بار، جذب انرژی و بازگشت آهسته کار می‌کنند. ساختار آنها ارتعاش را کنترل می‌کند و نیروهای ضربه را بهتر از فنرهای فلزی کاهش می‌دهد.
جذب انرژی و میرایی
وقتی یک ماشین می‌لرزد، یک فنر لاستیکی انرژی را فشرده و ذخیره می‌کند. برخلاف فنر فولادی، این فنر به سرعت به حالت اولیه برنمی‌گردد. در عوض، لاستیک بخشی از انرژی را به صورت گرما تلف می‌کند. این امر باعث می‌شود ماشین‌ها بی‌صداتر باشند و از نوسانات مضر جلوگیری شود.
انواع نیروهای کنترل شده
- فشرده سازی: بارهای عمودی را جذب می کند.
- برش : نیروهای جانبی را کنترل می‌کند.
- پیچش: حرکات چرخشی را کنترل می‌کند.
جدول مقایسه: فنرهای لاستیکی در مقابل فنرهای فلزی
|
ویژگی |
فنرهای لاستیکی |
فنرهای فلزی |
|---|---|---|
|
میرایی |
زیاد (انرژی را جذب می‌کند) |
پایین (سریع به حالت اولیه برمی‌گردد) |
|
کاهش نویز |
عالی |
ضعیف |
|
مقاومت شیمیایی |
خوب (بستگی به نوع لاستیک دارد) |
قابل اجرا نیست |
|
مقاومت در برابر خستگی |
چرخه‌های ارتعاش بالا |
با شوک مکرر پایین بیاورید |
|
تعمیر و نگهداری |
مینیمال |
نیاز به روغن کاری منظم |
انواع فنرهای لاستیکی کدامند؟
بسیاری از مهندسان فقط به یک نوع فکر می‌کنند. اما فنرهای لاستیکی در طرح‌های مختلفی عرضه می‌شوند. انتخاب اشتباه باعث خرابی می‌شود. انتخاب درست، عمر دستگاه را افزایش می‌دهد.
فنرهای لاستیکی در انواع مختلفی مانند فنرهای استوانه‌ای، فنرهای توخالی، فنرهای برشی و پایه‌های لاستیکی-فلزی متصل وجود دارند. هر نوع برای بارها و الگوهای ارتعاشی خاصی مناسب است.
جدول مبتنی بر کاربرد
|
نوع |
بهترین کاربرد |
مثال استفاده |
|---|---|---|
|
استوانه‌ای |
تجهیزات سنگین |
ماشین‌های پرس |
|
توخالی |
صنعت ریلی |
سیستم تعلیق قطار |
|
فنر برشی |
ماشین آلات معدن و غربالگری |
عرشه‌های سرند ارتعاشی |
|
لاستیک به فلز پیوند خورده |
خودرو و موتورها |
پایه‌های موتور، کابین‌ها |

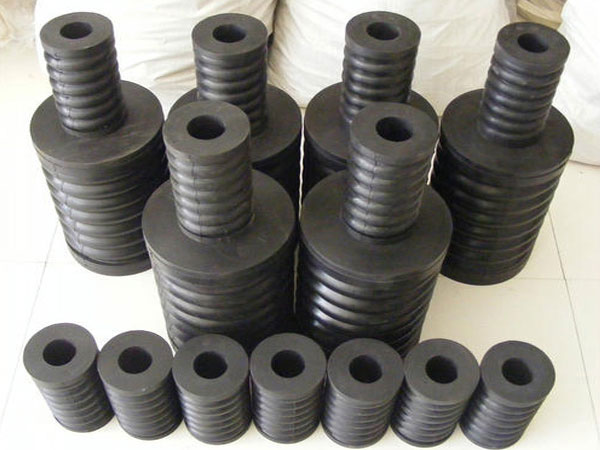

فنرهای لاستیکی کجا استفاده می‌شوند؟
فنرهای لاستیکی پنهان هستند اما همه جا وجود دارند. بسیاری از مردم روزانه بدون اینکه بدانند از آنها استفاده می‌کنند. نکته اصلی، آسیب ناشی از ارتعاش در ماشین‌آلات، وسایل نقلیه و سازه‌ها است.
فنرهای لاستیکی در سیستم تعلیق خودرو، وسایل نقلیه ریلی، آسانسورها، ماشین آلات ارتعاشی، پل ها و سیستم های تهویه مطبوع برای کاهش سر و صدا، لرزش و ضربه استفاده می شوند.

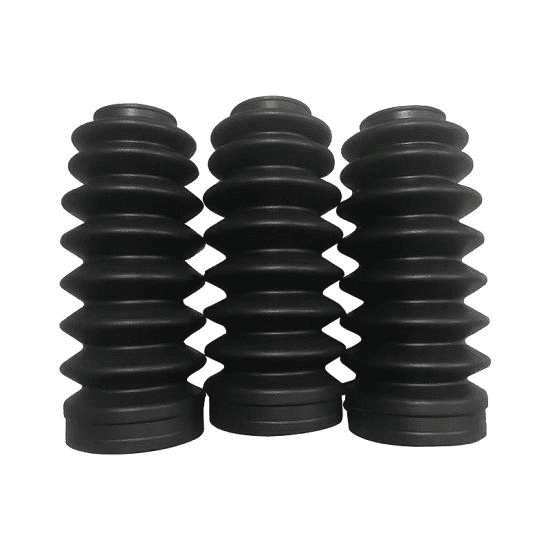

مزایای فنرهای لاستیکی چیست؟
ماشین‌ها و وسایل نقلیه به میرایی قابل اعتمادی نیاز دارند. بسیاری از مردم به دلایل کاربردی فنرهای لاستیکی و پکینگ لاستیکی را انتخاب می‌کنند. مشکل لرزش است، راه حل آن خاصیت ارتجاعی طبیعی لاستیک است.
مزایای فنرهای لاستیکی شامل میرایی بالا، سر و صدای کم، مقاومت در برابر مواد شیمیایی، دوام و نگهداری کم در مقایسه با سیستم‌های فلزی یا هیدرولیکی است.
مزایای کلیدی
- توانایی میرایی قوی ارتعاش.
- عملکرد آرام، صدای کمتر.
- مقاوم در برابر آب، گرد و غبار و بسیاری از مواد شیمیایی.
- در حالت‌های فشاری، برشی و پیچشی کار می‌کند.
- عمر طولانی با حداقل نگهداری.
- سبک و مقرون به صرفه در مقایسه با سیستم های هیدرولیک.
مثال عملی
در یک پروژه صنعتی، ما فنرهای مارپیچ فلزی را در یک سیستم نقاله با فنرهای لاستیکی جایگزین کردیم. سطح ارتعاش تا ۶۰٪ کاهش یافت، هزینه‌های نگهداری پایین آمد و محیط کار اپراتور بسیار ایمن‌تر شد.
معایب فنرهای لاستیکی چیست؟
فنرهای لاستیکی بی‌نقص نیستند. در برخی کاربردها، ممکن است همه نیازها را برآورده نکنند. مشکل این است که لاستیک در بار و دما محدودیت‌هایی دارد.
معایب فنرهای لاستیکی شامل ظرفیت بار محدود، حساسیت به دماهای بسیار بالا و احتمال فرسودگی ناشی از قرار گرفتن در معرض اشعه ماوراء بنفش یا ازن است.
معایب کلیدی
- ظرفیت بار کمتر نسبت به فنرهای فولادی.
- برای محیط‌های با دمای بسیار بالا مناسب نیست.
- پیری ممکن است در زیر نور مستقیم خورشید یا قرار گرفتن در معرض ازن رخ دهد.
- عملکرد با نوع و سختی لاستیک متفاوت است.
- قابلیت محدود ضربه طولانی در مقایسه با فولاد.
مقایسه مثال
|
عامل |
فنرهای لاستیکی |
فنرهای فولادی |
|---|---|---|
|
ظرفیت بار |
متوسط |
بسیار بالا |
|
محدودیت دما |
-40°C تا +120°C معمولی |
تا ۵۰۰ درجه سانتیگراد |
|
مقاومت در برابر پیری |
نیاز به محافظت دارد |
پایدار |
|
طول ضربه |
کوتاه تا متوسط |
بلند |
من اغلب به مهندسان توصیه می‌کنم وقتی بار یا دما از محدوده ایمن لاستیک فراتر می‌رود، لاستیک را با سایر راه‌حل‌ها ترکیب کنند. به این ترتیب، می‌توانند عملکرد و ایمنی را متعادل کنند.
نصب
فنرهای لاستیکی را می‌توان در هر جهتی نصب کرد. مطمئن شوید که آنها نسبت به مرکز ثقل به صورت متقارن قرار گرفته‌اند. اگر فنرها در زیر واحد نصب شده‌اند و مرکز ثقل نسبتاً بالا است، احتمال حرکات جانبی را در نظر بگیرید. ممکن است به تثبیت اضافی در سمت (بالایی) نیاز باشد.
مزیت اصلی نصب فنرها با زاویه ۴۵ درجه در زیر واحد این است که رفتار ضربه و ارتعاش در هر دو جهت افقی و عمودی بهینه می‌شود. برای بارهای کششی بالقوه (با زاویه ۴۵ درجه)، توجه داشته باشید که نمودار نیرو-جابجایی پیشرونده‌تر می‌شود.
چرا فنرهای لاستیکی را به جای سایر راه‌حل‌ها انتخاب کنیم؟
بسیاری می‌پرسند که چرا فقط از فنرهای فلزی، کمک‌فنرهای هیدرولیکی یا قطعات کامپوزیتی استفاده نمی‌شود. مشکل هزینه و دوام است. فنرهای لاستیکی اغلب مشکلات را به روشی ساده‌تر حل می‌کنند.
فنرهای لاستیکی به این دلیل انتخاب می‌شوند که تحمل بار و میرایی را در یک عنصر ترکیب می‌کنند، نگهداری را کاهش می‌دهند، سر و صدا را کم می‌کنند و در شرایط سخت دوام بیشتری دارند.
مزایا
- میرایی و تحمل بار در یک جزء.
- عمر طولانی بدون نیاز به روغن کاری.
- مقاومت در برابر گرد و غبار، رطوبت و مواد شیمیایی.
- هزینه کمتر در مقایسه با سیستم‌های هیدرولیکی.
مقایسه: لاستیک در مقابل هیدرولیک در مقابل کامپوزیت
|
عامل |
فنرهای لاستیکی |
میراگرهای هیدرولیکی |
فنرهای کامپوزیتی |
|---|---|---|---|
|
هزینه |
کم تا متوسط |
بالا |
متوسط |
|
تعمیر و نگهداری |
مینیمال |
بررسی منظم روغن |
متوسط |
|
کنترل نویز |
بالا |
متوسط |
متوسط |
|
دوام |
بالا |
بالا (با نگهداری) |
متوسط |
فنرهای لاستیکی برای هر موقعیتی مناسب نیستند. برای بارهای بسیار سنگین با کورس‌های طولانی، فنرهای فولادی یا هیدرولیکی ممکن است بهتر عمل کنند. اما برای کنترل لرزش و صدا، فنرهای لاستیکی اغلب بی‌نظیر هستند.
مزایای استفاده از فنرهای لاستیکی در کشش
استفاده از فنرهای لاستیکی در حالت کشش، مزایای متعددی نسبت به سایر مکانیزم‌های کشش سنتی دارد. بیایید برخی از مزایای کلیدی را بررسی کنیم:
- میرایی ارتعاش : فنرهای لاستیکی در جذب و میرایی ارتعاشات عالی هستند و آنها را برای کاربردهایی که کنترل ارتعاش بسیار مهم است، ایده‌آل می‌کنند. فنرهای لاستیکی با کاهش مؤثر ارتعاشات، به طول عمر اجزا و سازه‌های اطراف کمک می‌کنند.
- جذب انرژی : فنرهای لاستیکی به طور مؤثر انرژی را جذب و مستهلک می‌کنند و از اجزا و سازه‌های اطراف در برابر نیروهای بیش از حد محافظت می‌کنند. این قابلیت جذب انرژی به جلوگیری از آسیب کمک می‌کند و ایمنی و قابلیت اطمینان کلی سیستم را افزایش می‌دهد.
- کاهش نویز : فنرهای لاستیکی با جذب و ایزوله کردن ارتعاشات، به کاهش نویز کمک می‌کنند و محیط آکوستیک کلی را بهبود می‌بخشند. این امر به ویژه در کاربردهایی که کاهش نویز ضروری است، مانند وسایل نقلیه یا ماشین‌آلات صنعتی، مفید است.
- کاهش وزن : در مقایسه با فنرهای فلزی سنتی، فنرهای لاستیکی سبک وزن هستند و همین امر آنها را به انتخابی مطلوب در کاربردهای حساس به وزن تبدیل می‌کند. کاهش وزن به بهبود راندمان سوخت در وسایل نقلیه کمک می‌کند و وزن کلی سازه‌ها را کاهش می‌دهد.
- مقاومت در برابر خوردگی : فنرهای لاستیکی در برابر خوردگی بسیار مقاوم هستند و این امر طول عمر و قابلیت اطمینان آنها را در محیط‌های مختلف تضمین می‌کند. این مقاومت در برابر خوردگی، آنها را برای کاربردهایی که قرار گرفتن در معرض مواد شیمیایی خشن یا عناصر بیرونی نگران کننده است، مناسب می‌سازد.
- نصب آسان : فنرهای لاستیکی نصب نسبتاً آسانی دارند و به حداقل نگهداری نیاز دارند که باعث کاهش زمان از کارافتادگی و هزینه‌های مرتبط می‌شود. سهولت نصب آنها، آنها را به انتخابی مناسب برای کاربردهای مختلف تبدیل می‌کند.
ملاحظات هنگام استفاده از فنرهای لاستیکی در حالت کششی
اگرچه فنرهای لاستیکی مزایای بی‌شماری دارند، اما هنگام استفاده از آنها در کاربردهای کششی باید ملاحظات خاصی را در نظر داشت:
- ظرفیت بار : هنگام استفاده از فنرهای لاستیکی در حالت کششی، اطمینان از اینکه فنر انتخاب شده ظرفیت بار کافی برای تحمل نیروهای کششی را دارد، بسیار مهم است. عواملی مانند بزرگی بار، فرکانس و مدت زمان باید به دقت در نظر گرفته شوند تا از خرابی زودرس جلوگیری شود و عملکرد بهینه تضمین شود.
- افزایش طول و سفتی : فنرهای لاستیکی تحت کشش، افزایش طول نشان می‌دهند و دارای سفتی خاصی هستند. انتخاب فنر لاستیکی با ویژگی‌های افزایش طول و سفتی مناسب برای اطمینان از عملکرد و طول عمر بهینه ضروری است. انتخاب صحیح افزایش طول و سفتی فنر به حفظ تنش مطلوب و جلوگیری از کشش یا افتادگی بیش از حد کمک می‌کند.
- حساسیت دما : مواد لاستیکی به تغییرات دما حساس هستند که می‌تواند بر خواص مکانیکی آنها تأثیر بگذارد. هنگام استفاده از فنرهای لاستیکی در حالت کشش، در نظر گرفتن محدوده دمای کارکرد و انتخاب ماده فنر لاستیکی که بتواند شرایط دمایی خاص کاربرد را تحمل کند، بسیار مهم است. عدم در نظر گرفتن حساسیت دما ممکن است منجر به کاهش عملکرد یا خرابی زودرس فنر لاستیکی شود .
- سازگاری با محیط زیست : بسته به محیط کاربرد، مانند قرار گرفتن در معرض مواد شیمیایی، روغن‌ها یا اشعه ماوراء بنفش، انتخاب ماده‌ای برای فنر لاستیکی که در برابر این عوامل سازگاری و دوام داشته باشد، بسیار مهم است. در نظر گرفتن شرایط محیطی خاص کاربرد، به تضمین طول عمر و قابلیت اطمینان فنر لاستیکی کمک می‌کند.
- ملاحظات طراحی : طراحی و نصب مناسب نقش حیاتی در استفاده مؤثر از فنرهای لاستیکی در شرایط کششی ایفا می‌کند. اطمینان از قرارگیری صحیح، ایمن‌سازی و تراز صحیح فنرها در سیستم برای جلوگیری از تمرکز تنش بیش از حد یا خرابی زودرس ضروری است. پشتیبانی و تراز کافی فنرهای لاستیکی به عملکرد بهینه و طول عمر آنها کمک می‌کند.
