کوپلینگ هیدرولیک فشار قوی چیست؟ بررسی انواع، کاربردها و ویژگی های آن

در بسیاری از صنایع، انتقال سیالات تحت فشار بالا یکی از مهم ترین بخش های عملکرد تجهیزات و ماشین آلات محسوب می شود. سیستم های هیدرولیکی برای انتقال نیرو، کنترل حرکت و تامین انرژی مورد نیاز تجهیزات مختلف به جریان روغن یا سایر سیالات متکی هستند. در چنین شرایطی، استفاده از اتصالات مقاوم و ایمن اهمیت زیادی دارد. یکی از مهم ترین این اتصالات، کوپلینگ هیدرولیک فشار قوی است که امکان اتصال بخش های مختلف مدار هیدرولیک را فراهم می کند.

اما کوپلینگ هیدرولیک فشار قوی چیست و چه تفاوتی با اتصالات معمولی دارد؟ این قطعه برای ایجاد اتصال مطمئن میان شیلنگ ها، لوله ها و تجهیزات هیدرولیکی طراحی شده و باید بتواند فشار بالای سیال را بدون نشتی یا اختلال در عملکرد سیستم تحمل کند.

کوپلینگ های هیدرولیک فشار قوی در ماشین آلات راهسازی، تجهیزات معدنی، دستگاه های صنعتی، سیستم های حفاری و بسیاری از تجهیزات سنگین مورد استفاده قرار می گیرند. انتخاب صحیح آنها می تواند تاثیر مستقیمی بر ایمنی، راندمان و طول عمر مجموعه هیدرولیکی داشته باشد.

کوپلینگ هیدرولیک فشار قوی چیست؟

کوپلینگ هیدرولیک فشار قوی نوعی اتصال صنعتی است که برای برقراری ارتباط میان بخش های مختلف مدار هیدرولیک در شرایط فشار بالا مورد استفاده قرار می گیرد. این قطعه معمولا برای اتصال شیلنگ به شیلنگ، شیلنگ به تجهیزات یا اتصال بخش های جداشونده یک سیستم هیدرولیکی استفاده می شود.

وظیفه اصلی این کوپلینگ، فراهم کردن مسیر عبور سیال و حفظ آب بندی اتصال در شرایط کاری مشخص است. در سیستم های هیدرولیکی، روغن با فشار بالا از بخش های مختلف مدار عبور می کند و نیروی لازم برای فعالیت سیلندرها، موتورهای هیدرولیکی و سایر تجهیزات را تامین می کند.

چنانچه اتصالات موجود در این مسیر مقاومت کافی نداشته باشند، احتمال نشتی روغن، افت فشار و ایجاد اختلال در عملکرد تجهیزات افزایش پیدا می کند. به همین دلیل، کوپلینگ های فشار قوی با استفاده از متریال مقاوم، آب بندهای مناسب و مکانیزم های اتصال ایمن تولید می شوند.

بسیاری از این کوپلینگ ها دارای ساختار دو تکه شامل بخش نری و مادگی هستند. این ویژگی امکان اتصال و جداسازی سریع تجهیزات را فراهم می کند.

البته باید توجه داشت که اصطلاح کوپلینگ هیدرولیک گاهی برای کوپلینگ های انتقال قدرت سیالی نیز استفاده می شود. این تجهیزات برای انتقال گشتاور میان دو محور کاربرد دارند و از نظر ساختار و عملکرد با کوپلینگ های اتصال مدار هیدرولیک متفاوت هستند. در این مقاله منظور از کوپلینگ هیدرولیک فشار قوی، اتصالات مورد استفاده در مدارهای تحت فشار است.

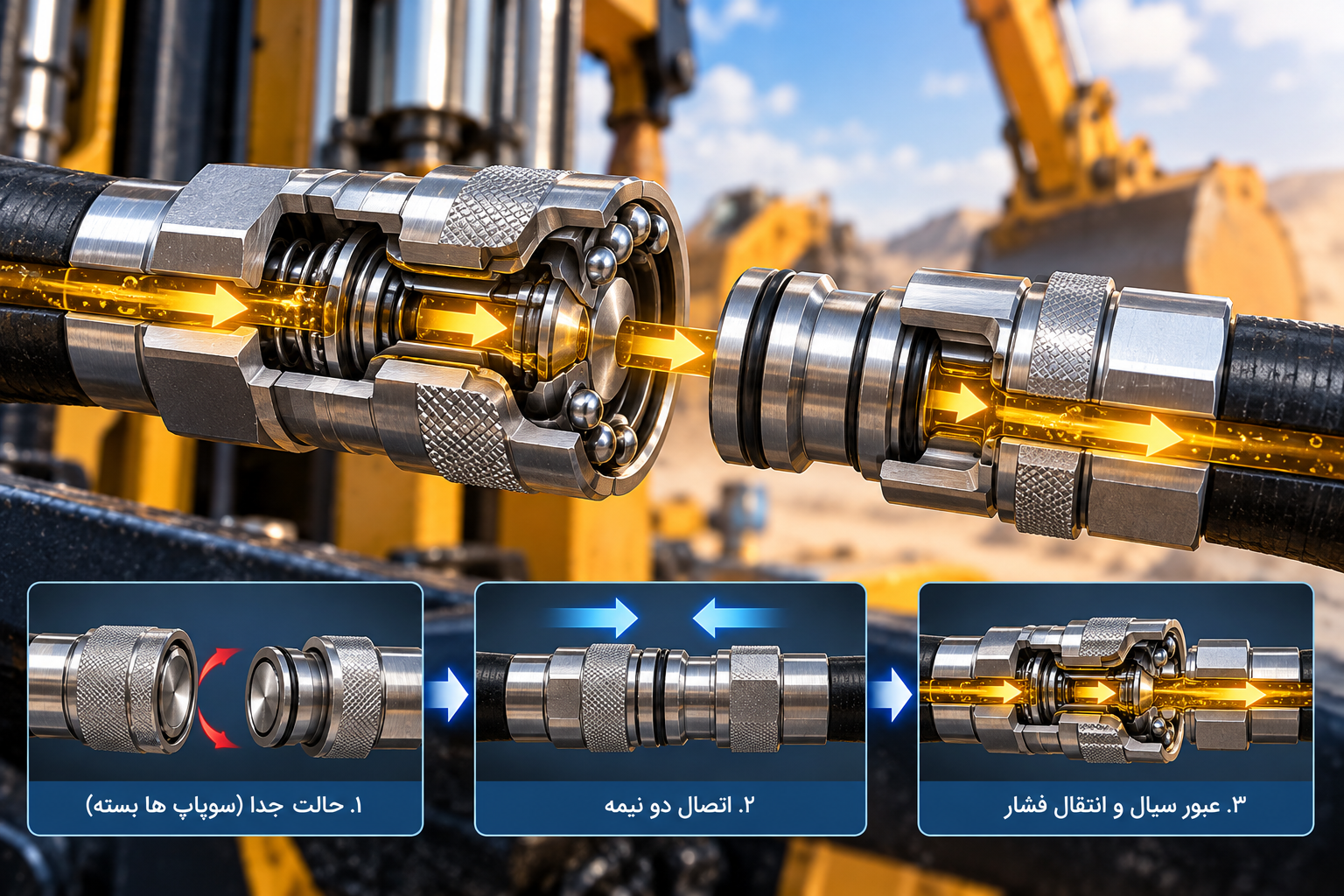

کوپلینگ هیدرولیک فشار قوی چگونه کار می کند؟

عملکرد کوپلینگ هیدرولیک فشار قوی بر اساس ایجاد یک اتصال مکانیکی مقاوم همراه با آب بندی مناسب انجام می شود. در مدل های اتصال سریع، دو بخش کوپلینگ به یکدیگر متصل شده و مسیر جریان روغن هیدرولیک را برقرار می کنند.

هنگامی که دو بخش نری و مادگی به صورت صحیح متصل شوند، مکانیزم قفل کننده آنها را در موقعیت مناسب نگه می دارد. در مدل های سوپاپ دار، اتصال دو نیمه باعث باز شدن سوپاپ های داخلی می شود و سیال می تواند از مسیر کوپلینگ عبور کند.

در زمان جداسازی، سوپاپ ها بسته می شوند تا میزان خروج روغن و ورود آلودگی به سیستم کاهش پیدا کند. البته میزان جلوگیری از نشتی به نوع طراحی کوپلینگ بستگی دارد و همه مدل ها عملکرد یکسانی ندارند.

نقش فشار در عملکرد کوپلینگ

فشار سیال یکی از مهم ترین عواملی است که بر عملکرد کوپلینگ تاثیر می گذارد. هر کوپلینگ دارای محدوده فشار کاری مشخصی است که توسط تولیدکننده تعیین می شود.

اگر فشار مدار از ظرفیت مجاز اتصال بیشتر شود، احتمال تغییر شکل قطعات، آسیب به آب بندها یا حتی شکست اتصال وجود دارد. همچنین در بعضی سیستم ها، افزایش ناگهانی فشار می تواند تنش بیشتری نسبت به شرایط عادی ایجاد کند.

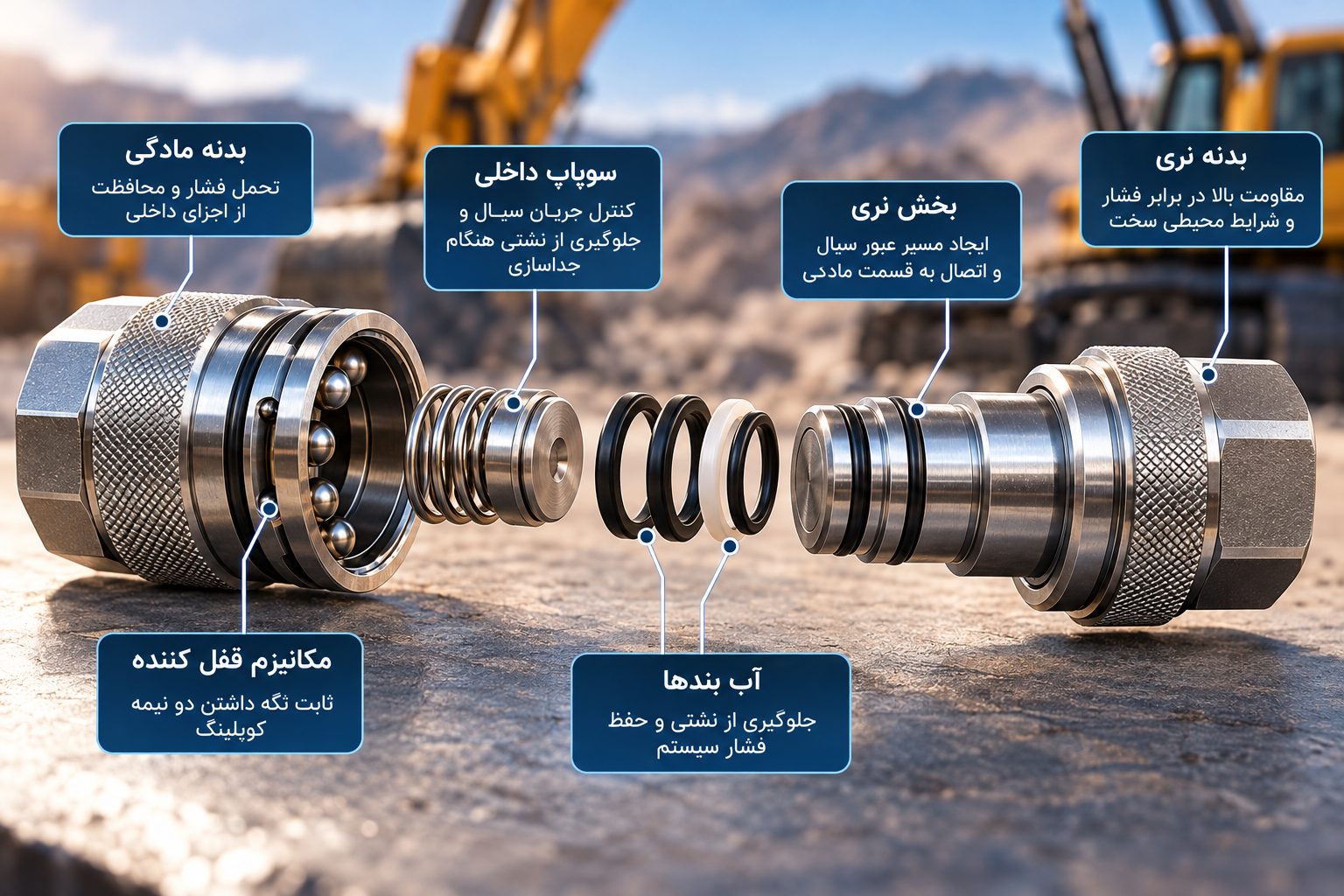

اجزای اصلی کوپلینگ هیدرولیک فشار قوی

کوپلینگ های فشار قوی بسته به نوع طراحی از اجزای مختلفی تشکیل می شوند. با این حال، برخی قطعات در بسیاری از مدل های اتصال سریع مشترک هستند.

بدنه اصلی کوپلینگ

بدنه وظیفه تحمل فشار و محافظت از اجزای داخلی را بر عهده دارد. این بخش معمولا از فولاد، فولاد ضد زنگ یا آلیاژهای مناسب تولید می شود.

انتخاب جنس بدنه به فشار کاری، نوع سیال و شرایط محیطی بستگی دارد. برای مثال، در محیط های مرطوب یا دارای مواد خورنده ممکن است استفاده از فولاد ضد زنگ یا پوشش های مقاوم در برابر خوردگی ضروری باشد.

بخش نری و مادگی

در بیشتر کوپلینگ های اتصال سریع، دو نیمه مجزا وجود دارد که با اتصال به یکدیگر مسیر جریان سیال را برقرار می کنند.

ابعاد و نوع اتصال این قطعات باید با یکدیگر سازگار باشد. استفاده از دو نیمه نامتناسب می تواند باعث ایجاد اتصال ناقص، نشتی یا کاهش ایمنی سیستم شود.

آب بندها

آب بندها از مهم ترین اجزای کوپلینگ هیدرولیک فشار قوی هستند. این قطعات با جلوگیری از عبور ناخواسته روغن از محل اتصال، به حفظ فشار و عملکرد صحیح مدار کمک می کنند.

جنس آب بند باید با نوع سیال و دمای کاری سازگاری داشته باشد. موادی مانند NBR، FKM و سایر ترکیبات الاستومری در ساخت آب بندهای صنعتی مورد استفاده قرار می گیرند.

مکانیزم قفل کننده

مکانیزم قفل کننده از جدا شدن ناخواسته دو نیمه کوپلینگ جلوگیری می کند. این بخش ممکن است شامل ساچمه، غلاف قفل شونده، رزوه یا سایر سازوکارهای مکانیکی باشد.

در تجهیزات دارای لرزش شدید یا فشارهای ضربه ای، انتخاب مکانیزم قفل مناسب اهمیت ویژه ای دارد.

سوپاپ داخلی

در کوپلینگ های سوپاپ دار، این قطعه هنگام جداسازی مسیر سیال را می بندد. سوپاپ می تواند به کاهش خروج روغن و محافظت از مدار در برابر ورود آلودگی کمک کند.

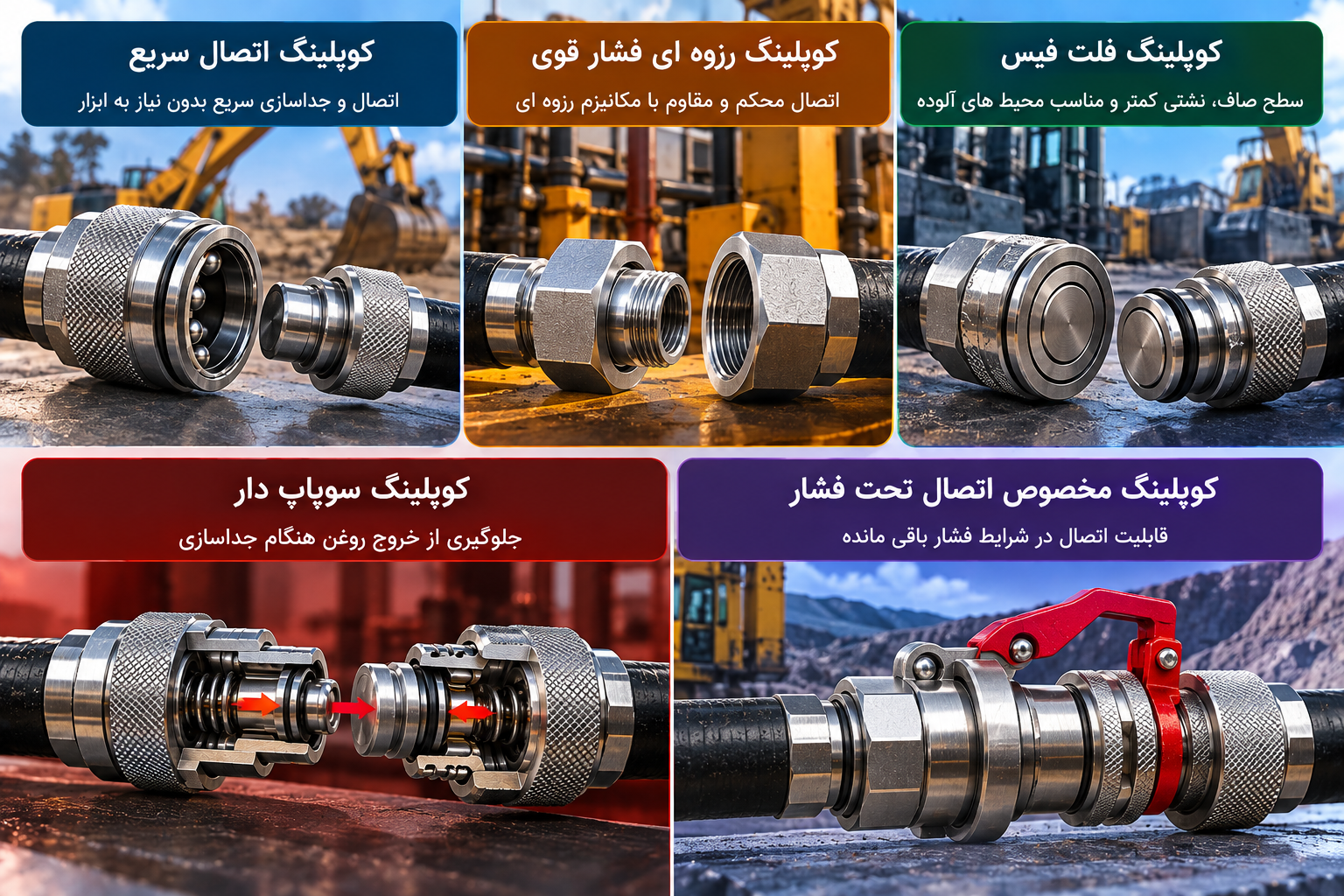

انواع کوپلینگ هیدرولیک فشار قوی

کوپلینگ های هیدرولیکی فشار قوی در مدل های مختلفی طراحی می شوند. تفاوت اصلی آنها معمولا به مکانیزم اتصال، ساختار سوپاپ، ظرفیت فشار و شرایط کاربرد مربوط است.

کوپلینگ هیدرولیک اتصال سریع

کوپلینگ اتصال سریع یکی از پرکاربردترین انواع اتصالات هیدرولیکی است. این محصول امکان اتصال و جداسازی شیلنگ ها و تجهیزات را بدون نیاز به باز کردن اتصالات رزوه ای اصلی فراهم می کند.

این ویژگی در ماشین آلاتی که ابزارهای هیدرولیکی آنها مرتب تعویض می شوند، اهمیت زیادی دارد.

از مهم ترین مزایای این مدل می توان به سرعت تعویض تجهیزات، کاهش زمان توقف دستگاه و ساده تر شدن عملیات تعمیر و نگهداری اشاره کرد.

البته تمام مدل های اتصال سریع برای اتصال در شرایط فشار باقی مانده مناسب نیستند و در بسیاری از آنها باید ابتدا فشار مدار به روش ایمن تخلیه شود.

کوپلینگ هیدرولیک رزوه ای فشار قوی

در این نوع کوپلینگ، اتصال دو بخش به کمک مکانیزم رزوه ای انجام می شود. استفاده از رزوه می تواند اتصال مکانیکی محکمی ایجاد کند و در برخی طراحی ها مقاومت مناسبی در برابر لرزش و بارهای ضربه ای داشته باشد.

کوپلینگ های رزوه ای معمولا در تجهیزات سنگین، سیستم های معدنی و برخی ماشین آلات راهسازی کاربرد دارند.

نکته مهم این است که مقاومت در برابر فشار تنها به رزوه ای بودن اتصال بستگی ندارد و مشخصات فنی محصول باید به صورت جداگانه بررسی شود.

کوپلینگ هیدرولیک فلت فیس

کوپلینگ فلت فیس یا سطح تخت دارای ساختاری است که دو سطح اتصال آن نسبتا صاف طراحی شده اند.

این طراحی کمک می کند سطوح اتصال پیش از استفاده راحت تر تمیز شوند. همچنین در بسیاری از مدل ها، میزان خروج روغن هنگام جداسازی و ورود هوا به مدار کاهش پیدا می کند.

به همین دلیل، کوپلینگ های فلت فیس در سیستم هایی که کنترل آلودگی روغن اهمیت بالایی دارد، مورد توجه قرار می گیرند.

کوپلینگ هیدرولیک سوپاپ دار

این دسته از کوپلینگ ها دارای مکانیزمی هستند که هنگام قطع اتصال، مسیر جریان را مسدود می کند.

استفاده از این مدل در تجهیزاتی که نیاز به جداسازی مکرر خطوط هیدرولیک دارند، می تواند به کاهش اتلاف روغن کمک کند.

البته مقدار نشتی و قابلیت اتصال تحت فشار در مدل های مختلف متفاوت است و باید بر اساس مشخصات تولیدکننده ارزیابی شود.

کوپلینگ مخصوص اتصال تحت فشار

برخی سیستم های هیدرولیکی حتی پس از خاموش شدن دستگاه، مقداری فشار در خطوط خود نگه می دارند. این فشار باقی مانده می تواند اتصال مجدد کوپلینگ های معمولی را دشوار کند.

کوپلینگ های مخصوص اتصال تحت فشار، که با عنوان Connect Under Pressure شناخته می شوند، برای مدیریت شرایط مشخصی از فشار باقی مانده طراحی شده اند.

این تجهیزات در برخی ماشین آلات راهسازی، ابزارهای هیدرولیکی و سیستم هایی که تعویض اتصالات در آنها متداول است، کاربرد دارند.

با این حال، قابلیت اتصال تحت فشار به معنای مجاز بودن جداسازی در هر فشار یا هر شرایطی نیست و محدودیت های اعلام شده توسط سازنده باید رعایت شوند.

مهم ترین کاربردهای کوپلینگ هیدرولیک فشار قوی

استفاده از کوپلینگ هیدرولیک فشار قوی به یک صنعت محدود نمی شود. هر مجموعه ای که از مدارهای هیدرولیکی تحت فشار استفاده می کند، ممکن است به این نوع اتصال نیاز داشته باشد.

ماشین آلات راهسازی و عمرانی

بیل مکانیکی، لودر، تجهیزات تخریب و برخی ماشین آلات راهسازی دارای مدارهای هیدرولیکی قدرتمندی هستند.

کوپلینگ های فشار قوی در این تجهیزات برای اتصال خطوط هیدرولیک و ابزارهای جانبی استفاده می شوند. مقاومت در برابر فشار، لرزش و شرایط سخت محیطی از مهم ترین معیارهای انتخاب آنها است.

تجهیزات معدنی

ماشین آلات معدنی معمولا در معرض گرد و غبار، ارتعاش، ضربه و فشارهای کاری قابل توجه قرار دارند.

استفاده از کوپلینگ مناسب در چنین شرایطی می تواند به کاهش احتمال نشتی و افزایش قابلیت اطمینان سیستم کمک کند.

صنایع نفت و گاز

برخی تجهیزات مورد استفاده در صنایع نفت و گاز دارای مدارهای هیدرولیکی فشار قوی هستند. کوپلینگ های مخصوص این کاربردها باید از نظر فشار، سازگاری با سیال، مقاومت خوردگی و الزامات ایمنی بررسی شوند.

در محیط های حساس، انتخاب اتصال نامناسب ممکن است علاوه بر خسارت تجهیزات، خطرات ایمنی و زیست محیطی ایجاد کند.

ماشین آلات کشاورزی

تراکتورها، ادوات کشاورزی و تجهیزات برداشت محصول از سیستم های هیدرولیکی برای انجام عملیات مختلف استفاده می کنند.

کوپلینگ اتصال سریع به اپراتور اجازه می دهد ابزارها و ادوات سازگار را راحت تر به مدار هیدرولیک دستگاه متصل کند.

تجهیزات صنعتی و خطوط تولید

پرس های هیدرولیکی، دستگاه های قالب گیری، تجهیزات بالابر و ماشین آلات تولیدی از دیگر کاربردهای این محصولات هستند.

در چنین محیط هایی، کیفیت اتصال می تواند بر تداوم فعالیت دستگاه و کاهش توقف های ناخواسته تاثیرگذار باشد.

مزایای استفاده از کوپلینگ هیدرولیک فشار قوی

انتخاب یک کوپلینگ استاندارد و متناسب با نیاز سیستم، مزایای متعددی به همراه دارد.

• افزایش ایمنی: اتصال مناسب و مقاوم می تواند احتمال جدا شدن ناخواسته و نشتی را کاهش دهد.

• کاهش زمان تعمیرات: در مدل های اتصال سریع، جداسازی و نصب مجدد تجهیزات ساده تر انجام می شود.

• کاهش اتلاف روغن: طراحی مناسب آب بند و سوپاپ می تواند از خروج غیرضروری سیال جلوگیری کند.

• افزایش قابلیت اطمینان: کوپلینگ مناسب در برابر فشار و شرایط کاری تعیین شده عملکرد پایدارتری دارد.

• تسهیل تعویض تجهیزات: استفاده از اتصال استاندارد، تعویض ابزارهای هیدرولیکی سازگار را آسان تر می کند.

• کاهش آلودگی مدار: برخی مدل ها با طراحی مخصوص، ورود گرد و غبار و آلودگی به سیستم را محدود می کنند.

باید توجه داشت که دستیابی به این مزایا به کیفیت ساخت، نصب صحیح و انتخاب مشخصات متناسب با مدار وابسته است.

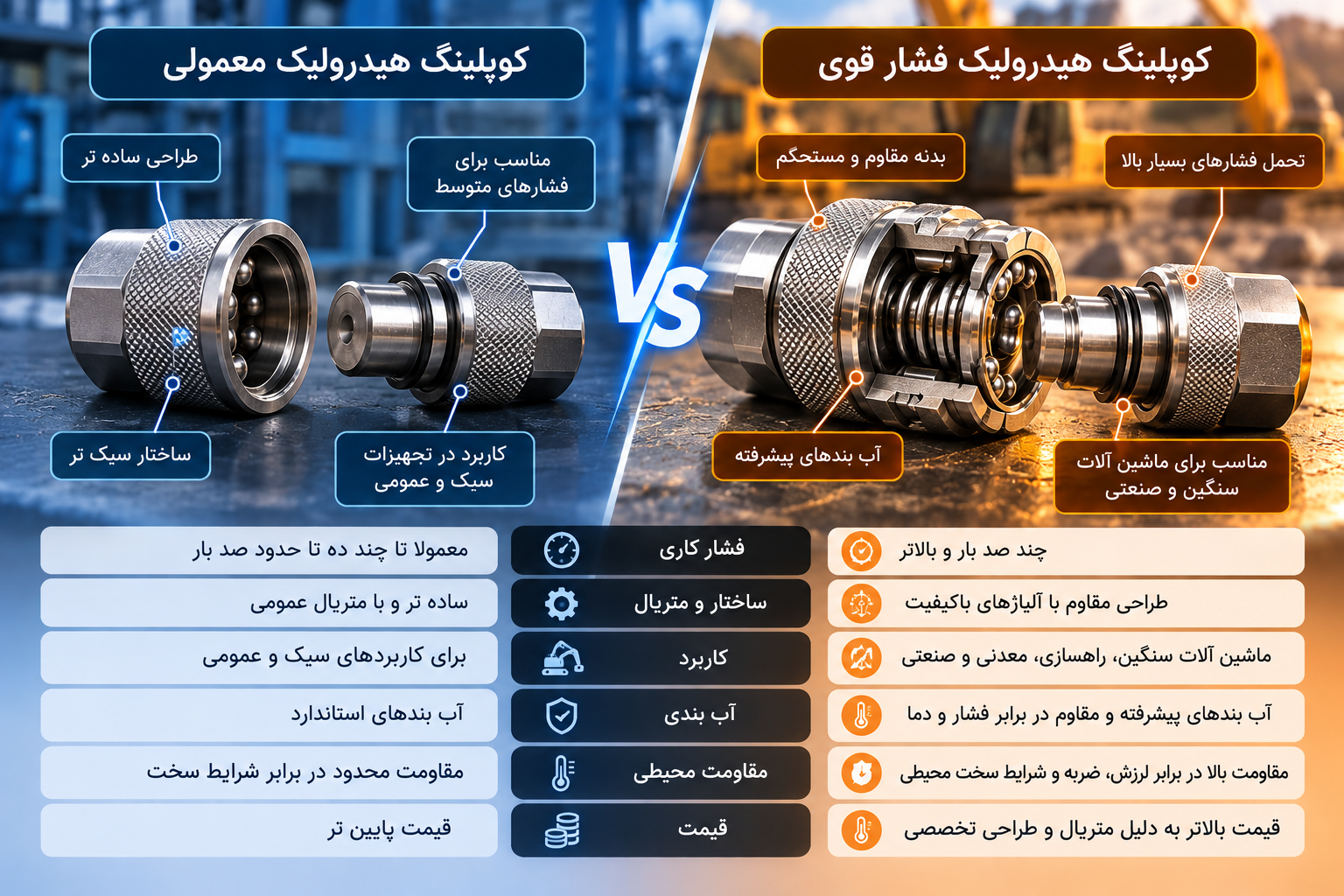

تفاوت کوپلینگ هیدرولیک فشار قوی با کوپلینگ معمولی چیست؟

یکی از سوالات رایج درباره تجهیزات هیدرولیکی این است که چه تفاوتی میان کوپلینگ فشار قوی و مدل های معمولی وجود دارد.

مهم ترین تفاوت به ظرفیت تحمل فشار و شرایط طراحی محصول مربوط می شود. کوپلینگ های مخصوص فشار بالا باید برای تنش های ناشی از فشار سیال، تغییرات بار و شرایط کاری مورد نظر طراحی و آزمایش شده باشند.

در بسیاری از این محصولات از بدنه های مقاوم، آب بندهای متناسب با فشار و مکانیزم های قفل مطمئن استفاده می شود.

تفاوت دیگر ممکن است در ساختار سوپاپ و میزان افت فشار هنگام عبور سیال باشد. یک کوپلینگ نامناسب می تواند مقاومت اضافی در مسیر جریان ایجاد کند و موجب افزایش دمای روغن یا کاهش راندمان شود.

همچنین در برخی مدل های فشار قوی، مقاومت در برابر ارتعاش و فشارهای لحظه ای اهمیت بیشتری دارد.

البته هیچ مرز فشاری واحدی برای تمام کاربردها وجود ندارد که بتوان بر اساس آن همه کوپلینگ ها را به معمولی و فشار قوی تقسیم کرد. معیار اصلی، محدوده فشار کاری اعلام شده توسط سازنده و الزامات مدار است.

هنگام انتخاب کوپلینگ هیدرولیک فشار قوی به چه نکاتی توجه کنیم؟

برای خرید کوپلینگ هیدرولیک فشار قوی تنها بر اساس ظاهر، ابعاد یا قیمت محصول تصمیم مناسبی نیست. برای جلوگیری از مشکلات فنی، باید مشخصات اتصال با شرایط واقعی سیستم مقایسه شود.

1. فشار کاری سیستم

اولین موضوع، مشخص کردن حداکثر فشار کاری مدار است. کوپلینگ باید برای فشار مورد نظر و شرایط عملیاتی دستگاه دارای ظرفیت مناسب باشد.

در انتخاب محصول باید فشارهای ضربه ای، تغییرات ناگهانی فشار و محدودیت های سازنده نیز در نظر گرفته شوند.

2. میزان جریان سیال

دبی روغن از دیگر عوامل مهم انتخاب است. اگر مسیر عبور سیال در کوپلینگ بیش از اندازه محدود باشد، افت فشار افزایش پیدا می کند.

این اتفاق می تواند به ایجاد گرما، اتلاف انرژی و کاهش بازده سیستم منجر شود.

بنابراین بررسی نمودار افت فشار و ظرفیت جریان محصول اهمیت زیادی دارد.

3. نوع سیال هیدرولیک

تمام آب بندها و مواد سازنده با همه سیالات سازگار نیستند. روغن های معدنی، سیالات مصنوعی و ترکیبات مقاوم در برابر آتش ممکن است الزامات متفاوتی داشته باشند.

برای جلوگیری از تخریب آب بندها یا خوردگی قطعات باید سازگاری شیمیایی کوپلینگ بررسی شود.

4. دمای محیط و سیال

دمای بالا یا پایین می تواند بر عملکرد آب بندها و خصوصیات سیال تاثیر بگذارد.

در محیط هایی که تغییرات دمایی شدید وجود دارد، استفاده از کوپلینگ دارای محدوده دمایی مناسب ضروری است.

5. نوع اتصال و ابعاد

اندازه اسمی کوپلینگ، نوع رزوه، قطر مسیر جریان و استاندارد اتصال باید با سایر اجزای مدار هماهنگ باشند.

یکسان بودن اندازه ظاهری دو اتصال به معنای سازگاری کامل آنها نیست.

6. کیفیت ساخت و استانداردها

کیفیت مواد اولیه، دقت ماشین کاری و کنترل کیفیت تولید از عوامل موثر بر عملکرد کوپلینگ هستند.

برای مثال، استاندارد ISO 16028 به الزامات طراحی و قابلیت تعویض پذیری برخی کوپلینگ های فلت فیس مربوط است. هنگام استفاده از این استاندارد باید اندازه اسمی، مشخصات فشار و سایر ویژگی های محصول نیز کنترل شوند.

جمع بندی

در پاسخ به سوال کوپلینگ هیدرولیک فشار قوی چیست می توان گفت این قطعه یکی از اتصالات مهم سیستم های هیدرولیکی است که برای برقراری ارتباط ایمن میان شیلنگ ها، لوله ها و تجهیزات تحت فشار مورد استفاده قرار می گیرد. استفاده از کوپلینگ مناسب به حفظ آب بندی، کاهش نشتی و افزایش قابلیت اطمینان سیستم کمک می کند.

کوپلینگ های فشار قوی در انواع اتصال سریع، رزوه ای، فلت فیس و مدل های مخصوص اتصال تحت فشار تولید می شوند و هر کدام کاربردهای مشخصی دارند. برای انتخاب صحیح آنها باید عواملی مانند فشار کاری، دبی سیال، دما، جنس بدنه، نوع آب بند و شرایط محیطی بررسی شوند.

در نهایت، استفاده از محصولات استاندارد و نگهداری اصولی می تواند به افزایش عمر تجهیزات، کاهش هزینه تعمیرات و بهبود ایمنی سیستم های هیدرولیکی کمک کند.
